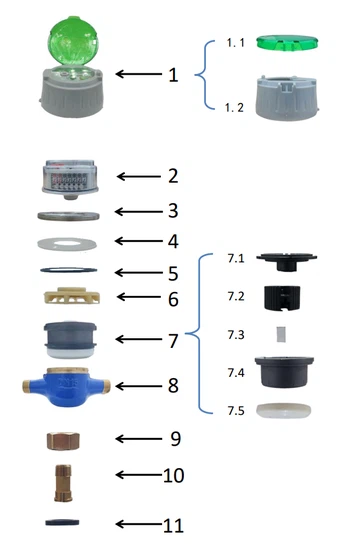

Nifwynig |
Alwai |
QTY |
Materol |
|
1 |
Gorchudd + dalfa gylch |
1 |
Ymgynullem |
|
1.1 |
Gorchuddia ’ |
1 |
Abs |
|
1.2 |
CADWR RING |
1 |
Abs |
|
2 |
Wrthien |
1 |
Ymgynullem |
|
3 |
Modrwy Dal i lawr |
1 |
Galfaneiddio |
|
4 |
Gasgedi |
1 |
Abs |
|
5 |
Gasgedi |
1 |
rwber nitrile |
|
6 |
Modrwy Sêl |
1 |
Pa 66+ ffibr gwydr |
|
7 |
Siambr fesur |
1 |
Ymgynullem |
|
7.1 |
Plât |
1 |
Ps |
|
7.2 |
Piston mesuryddion |
1 |
Ps |
|
7.3 |
Hollt |
1 |
Pom |
|
7.4 |
Siambr fesur |
1 |
Pom |
|
7.5 |
Hidlydd canolog |
1 |
PPO |
|
8 |
Cragen bres |
1 |
Mhres |
|
9 |
Gnau |
2 |
Mhres |
|
10 |
Nghysylltwyr |
2 |
Mhres |
|
11 |
Gasgedi |
2 |
rwber nitrile |
Trosolwg o'r Cynnyrch
Defnyddir y cynnyrch hwn i fesur cyfanswm cronnus y dŵr tap sy'n llifo trwy'r biblinell, y gellir ei storio a'i gyfrifo gan ddata pwls. Gellir uwchlwytho data i'r system rheoli dŵr trwy fodd diwifr 4G lorawan NB-IoT. Mae'r cynnyrch hwn yn mabwysiadu strwythur mesuryddion cyfeintiol, sydd â manteision ystod uchel a chychwyn isel, ac a all fesur defnydd dŵr y defnyddiwr yn gywir mewn amser real.
Manylebau Llif
|
Maint |
Q3/Q1 |
Q4 |
Q3 |
Q2 |
Q1 |
Max |
Mini |
|
DN15 |
400 |
3.125 |
2.5 |
10 |
6.25 |
99999 |
0.0001 |
|
315 |
3.125 |
2.5 |
12.70 |
7.94 |
|||
|
Colli pwysau |
ΔP<63 at Q3 |
||||||
|
Nhymheredd
|
T30 neu T50 |
||||||
|
Curon |
10l/pwls |
||||||
|
Uchafswm y gwall a ganiateir
|
a. Y gwall uchaf a ganiateir o'r gyfradd llif isaf i'r parth isel ac eithrio'r gyfradd llif ffiniau yw ± 5%. b. Y gwall uchaf a ganiateir o'r llif ffiniau i'r parth uchel ac eithrio'r llif uchaf yw ± 2%. |
||||||

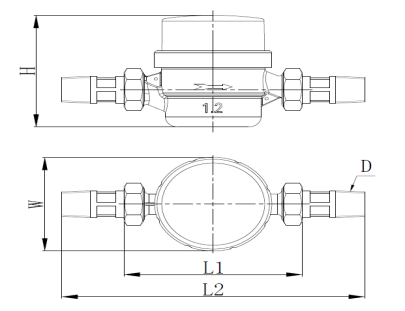

Nifysion
Nodyn: L1 ---- hyd y mesurydd dŵr
L2 ---- Mae hyd y mesurydd dŵr ar ôl dau ben y mesurydd dŵr wedi'u gosod â phibellau
H ---- uchder mesurydd dŵr
W ---- Lled mesurydd dŵr
D ---- edau fittingsscrew pibell
|
Maint |
L1 |
L2 |
H |
W |
D |
Pwysau mesurydd dŵr |
Ffitiadau |
|
(mm) |
(Kg) |
||||||
|
15 |
165 |
259 |
110 |
85 |
R1/2 |
1 |
0.17 |
|
110 |
204 |
110 |
85 |
R1/2 |
0.9 |
0.17 |
|
Maint pecyn
|
Maint |
Maint y blwch |
Maint carton allanol (cm) |
Pwysau Net |
pwysau gros |
|
15 |
10 |
47*18.5*23.5 |
11.7 |
12.7 |
|
20 |
47.5*25.5*23.5 |
21.4 |
22.8 |
